ไมค์ลอย SHURE BLX14TH/P31 Q12 Headset Wireless System

Product Description

ไมโครโฟน SHURE BLX14TH/P31 Q12 (748-758 MHz) Headset Wireless Microphone System

ชุดไมค์ไร้สายชัวร์แบบคาดศรีษะ ความถี่ใหม่ถูกต้องตามข้อกำหนดของ กสทช BLX14TH/P31-Q12  (748-758 MHz) ในชุดประกอบด้วย เครื่องรับสัญญาณไมค์ลอย BLX4 1 เครื่อง, ไมโครโฟนคาดศรีษะ PGA31 1 ตัว, เครื่องส่งสัญญานแบบติดเอว Bodypack BLX1 1 เครื่อง

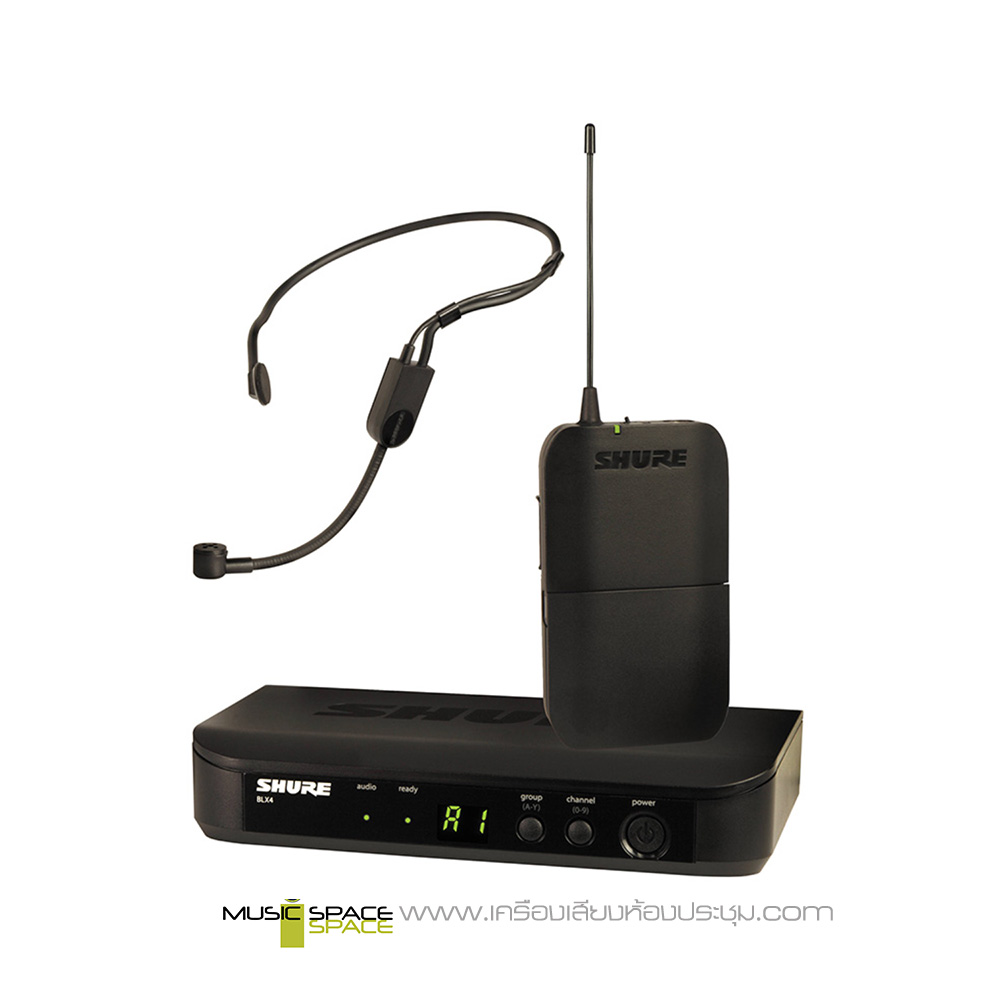

The BLX14/P31 Headset Wireless Microphone System from Shure includes a BLX4 single-channel wireless receiver, a BLX1 bodypack transmitter, and a PGA31 headset mic. The system is set to Shure’s J10 frequency band and operates between 584 – 608 MHz.

The BLX1 bodypack transmitter has a 300′ line of sight operation range with the BLX4 receiver. It is powered by two included AA batteries that can provide up to 14 hours of operation. The BLX4 receiver features microprocessor-controlled internal antenna diversity that helps prevent interference and signal dropouts. Its one-touch QuickScan feature detects the most interference-free frequency and sets the channel to it for fast setup.

ในชุดประกอบด้วย:

1 BLX1 เครื่องส่ง แบบ Bodypack 1 เครื่อง

• ช่องต่อแบบ TQG สำหรับใช้ร่วมกับไมโครโฟนได้ ทั้งแบบ เหน็บปก, คาดศีรษะ, ไมโครโฟนสำหรับเครื่องดนตรีและสายเคเบิลสำหรับกีต้าร์
• สวิทช์ เปิด/ปิด แบบโยก ขวา/ซ้าย
• ปรับระดับ Gain  ได้ 26dB

BLX1 Bodypack Transmitter from Shure is designed for use with Shure’s BLX wireless systems. It is set to the M15 frequency band and operates between 662 and 686 MHz. It has a TQG input and can be used with Shure lavalier, headset, earset and instrument microphones. With the optional WA302 adapter cable, the BLX1 can be used as a transmitter for guitar.

The unit has a top panel mounted on/off switch as well as volume control for quick access while speaking or performing. The BLX1 is powered by the two included AA batteries for up to 14 hours.

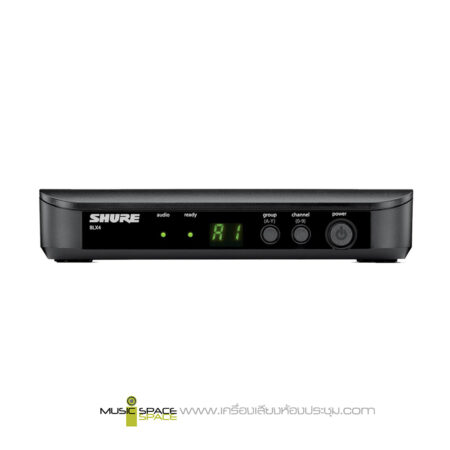

2 BLX4 เครื่องรับ แบบ 1 แชนแนล 1 เครื่อง

• ฟังก์ชัน QuickScan ที่สามารถเลือกความถี่ได้อย่างอัตโนมัติ เพียงปลายนิ้วสัมผัส
• ต่อใช้งานได้พร้อมกัน 12 เครื่องภายใต้ความถี่ 794 -806 MHz
• LED แสดงสถานนะของระดับ Audio แบบ2 สี
• LED เขียว แสดงถึงสถานะระดับ ของ Audio แบบ ปกติ
• LED แดง แสดงถึงสถานะระดับของ Audio ที่มีมากเกินไป (overload/clipping)
• ช่องต่อแบบ XLR  และ ¼”
• URT2 Rack Tray ติดตั้งบน Rack สำหรับรุ่น BLX4 และ BLX88 (ซื้อเพิ่มต่างหาก)

BLX4 Wireless Receiver from Shure is a single-channel receiver set to Shure’s M15 frequency band and operates between 662 to 686 MHz. It has microprocessor-controlled internal antenna diversity for reduced signal interference and dropouts. The one-touch QuickScan frequency selection feature allows you to quickly locate the frequency with the least amount of interference available.

Its front-panel dual-color LED status indicator displays green for normal levels and red when clipping for fast metering. It has an XLR output in additional to an instrument level ¼” output. The BLX4 can be used with up to 11 other compatible systems simultaneously per frequency band.

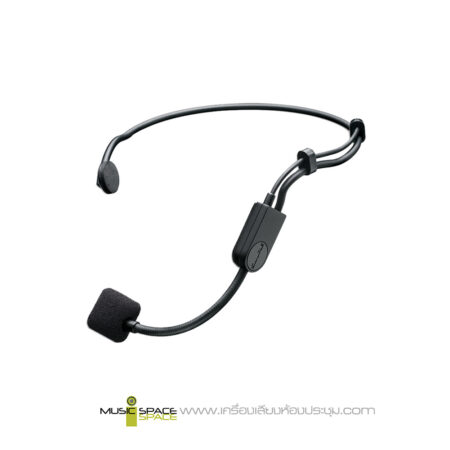

3 PGA31 ไมโครโฟนคาดศรีษะ 1 ตัว

• Wearable wireframe headset for multi-instrumentalists and active performers
• Permanently charged electret condenser element for detailed vocals
• Flexible gooseneck design and discrete adjustment options optimize microphone positioning for further source isolation
• TA4F (TQG) connector seamlessly integrates with existing Shure bodypack systems
• Tailored frequency response primed for great sound on vocals

PGA31 Performance Headset Condenser Microphone from Shure is a wireframe headset cardioid condenser microphone that can be used for a variety of vocal, general speech, and performance applications. A windscreen is included.

Specifications

BLX1 เครื่องส่ง แบบ Bodypack

Audio Input	Gain: -16 dBV (Maximum), 10 dBV (Minimum)
Gain Adjustment Range	26 dB
Input Impedance	1 MOhm
RF Output	10 mW, Typical
Housing	Molded ABS
Power Requirement	2x LR6 AA Batteries, 1.5 V Alkaline
Battery Life	Up to 14 Hours
Dimensions (H x W x D)	4.3 x 2.5 x 0.8″ (110 x 64 x 21 mm)
Weight	2.6 oz (75 g)

BLX4 เครื่องรับ แบบ 1 แชนแนล

Output	1x XLR Output 1x 1/4″ (6.35 mm) Output
Output Impedance	XLR: 200 ohms 1/4″: 50 ohms
Audio Output Level	XLR Connector: -27 dBV into 100 kOhms Load (Reference +/-33 kHz with 1 kHz Tone) 1/4″: -13 dBV into 100 kOhms Load (Reference +/-33 kHz with 1 kHz Tone)
RF Sensitivity	-105 dBm for 12 dB SINAD, Typical
Image Rejection	>50 dB, Typical
Housing	Molded ABS
Power Requirement	12 to 15 V DC @ 160 mA, Supplied by External Power Supply (Tip Positive)
Dimensions (H x W x D)	1.5 x 7.4 x 4.1″ (40 x 188 x 103 mm)
Weight	8.5 oz (241 g)

PGA31 ไมโครโฟนคาดศรีษะ

Type	Electret condenser
Frequency Response	60 Hz to 20 kHz
Polar Pattern	Cardioid
Output Impedance	600 Ω @ 1 kHz, typical
Audio Output Level	-50 dBV/Pa
Signal to Noise Ratio	66 dB @ 1 kHz
Maximum SPL	145 dB, @ 1 kHz (1,000 Ω load)
Dynamic Range	117 dB, @ 1 kHz (1,000 Ω load)
Output Noise	28 dB, typical, A-weighted
Power Requirements	+5 V DC (nominal), 10 V maximum (DC bias)
Polarity	Positive pressure on diaphragm produces positive voltage on pin 3 with respect to pin 1
Cable	50″ (1.3 m))
Connector	TA4F
Weight	1.59 oz (45 g)

Downloads

ดาวน์โหลด All Document BLX Wireless System

ดาวน์โหลด User Guide BLX Wireless System
